型号

长×宽×高

进料

口径

进气

口径

出料

口径

输送产量

设备

功率

GSB-1.0

长850～1000mm

宽700～750mm

高650～800mm

150×150mm

200×200mm

250×250mm

Φ76

Φ89

Φ108

Φ133

Φ76

Φ89

Φ108

Φ133

0～1.0t/h

0.75kw

1.1kw

GSB-2.0

长900～1300mm

宽700～850mm

高750～950mm

200×200mm

250×250mm

300×300mm

Φ89

Φ108

Φ133

Φ159

Φ89

Φ108

Φ133

Φ159

0.5～2.0t/h

1.1kw

1.5kw

GSB-5.0

长1000～1300mm

宽750～850mm

高800～1000mm

250×250mm

300×300mm

Φ108

Φ133

Φ159

Φ108

Φ133

Φ159

1.5～5.0t/h

1.5kw

2.2kw

GSB-10

长1200～1500mm

宽800～1000mm

高900～1200mm

300×300mm

400×400mm

Φ133

Φ159

Φ194

4.0～10t/h

2.2kw

GSB-15

长1400～1600mm

宽1000～1100mm

高1100～1300mm

400×400mm

450×450mm

Φ159

Φ194

Φ219

Φ159

Φ194

Φ219

8.0～15t/h

2.2kw

3.0kw

GSB-20

长1400～1600mm

宽1000～1100mm

高1100～1300mm

400×400mm

450×450mm

Φ159

Φ194

Φ219

Φ194

Φ219

13～20t/h

3.0kw

GSB-30

长1500～1650mm

宽1100～1250mm

高1200～1400mm

450×450mm

500×500mm

Φ219

Φ273

Φ219

Φ273

18～30t/h

3.0kw

4.0kw

GSB-40

长1500～1650mm

宽1100～1250mm

高1200～1400mm

450×450mm

500×500mm

Φ219

Φ273

Φ325

28～40t/h

4.0kw

GSB-50

长1550～1650mm

宽1200～1250mm

高1300～1400mm

500×500mm

Φ219

Φ273

Φ325

35～50t/h

4.0kw

5.5kw

GSB-60

长1600～1700mm

宽1250～1300mm

高1350～1500mm

600×600mm

Φ273

Φ325

45～60t/h

5.5kw

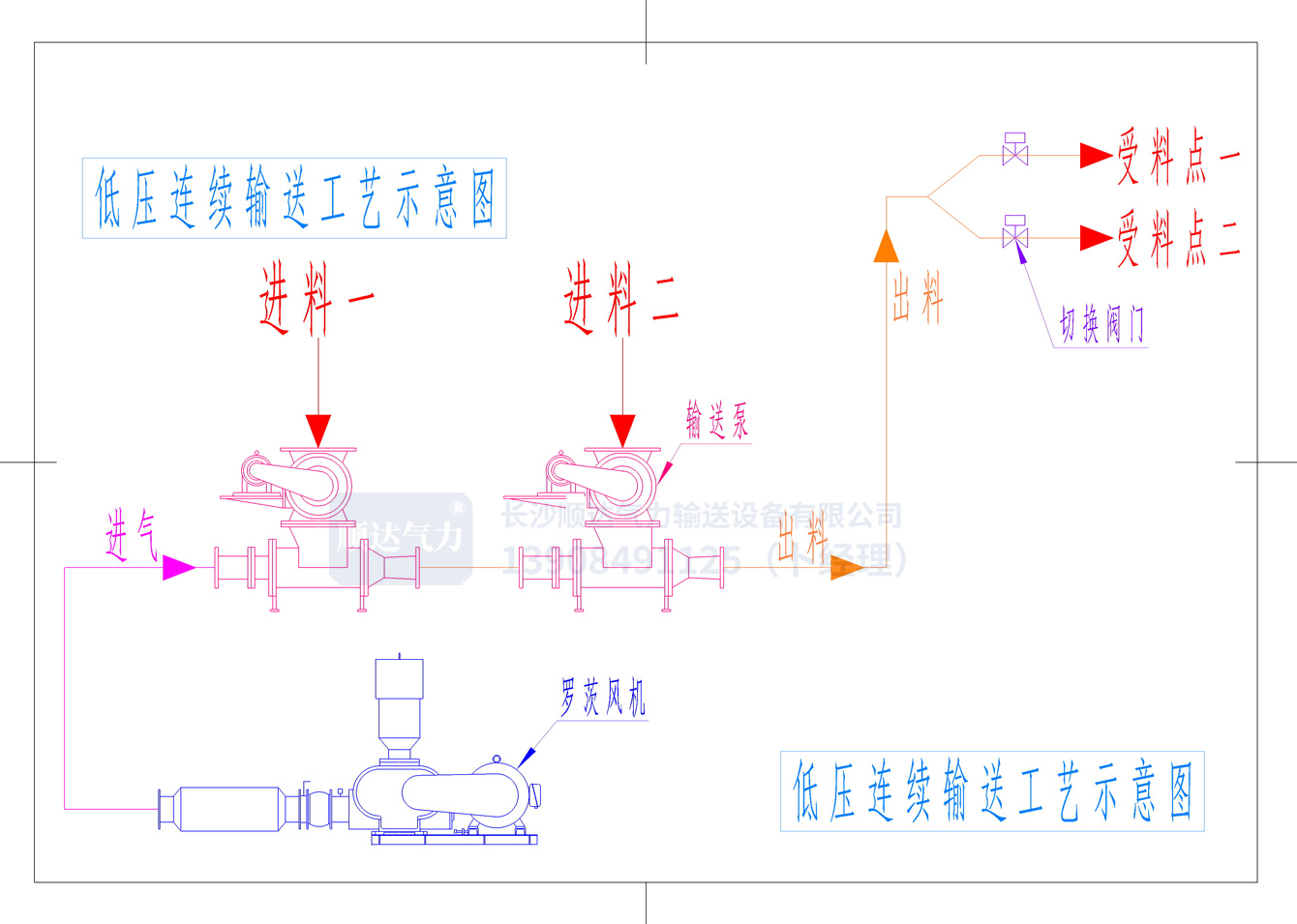

低压输送工艺示意图

适用范围：输送距离0-300米、输送产量每小时0-60吨、输送高度50米以内的各种粉粒状物料。

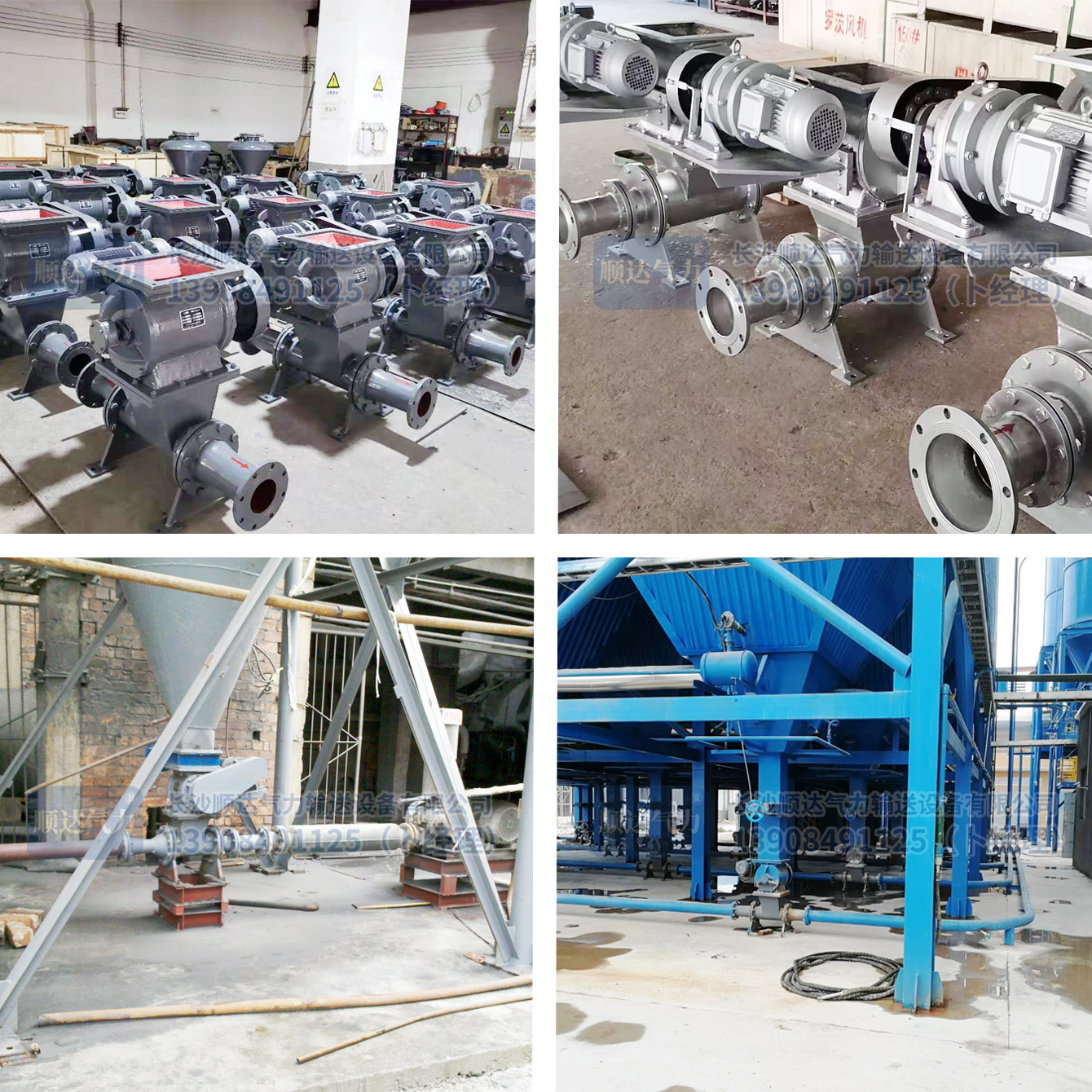

全新升级 第八代 节能型低压连续气力输送设备。具有结构简单、运行可靠、一次性投资和运行费用低、自动化程度高等特点。十多年来广泛应用在火电厂锅炉除尘器输灰、建材厂除尘器收尘灰斗下粉粒物料输送、化工厂除尘器收尘灰斗下粉粒物料输送、车间磨机及烘干机下粉粒物料输送、物流仓库储存仓下粉粒物料输送、工厂流水线成品斗下粉粒物料输送等工程实例中。

1、工作原理：

GSB系列节能低压连续输送泵，以罗茨风机为动力气源，运用气固两相流原理，以流态化技术，射流技术和压差原理相结合，以电动叶轮锁气器为供料装置，将物料送入料气混合室，物料在料气混合室流态化的同时，利用环状喷嘴产生的高速气流将物料送入文丘里加速室，将物料以悬浮流状态沿管道送入受料仓内，经受料仓内布袋除尘器过滤后料气分离，物料自由落入受料仓，空气排入大气，完成输送过程。

2、结构简单、运行可靠：

GSB 型连续输送泵由电动叶轮锁气器和输送器两部分组成。电动叶轮锁气器完成均衡给料和锁气,输送器利用独特设计的喷嘴，将物料及输送气体在混合室均匀混合，并将物料经文丘里管送入到输送管内，利用气力压差使物料沿管道送到受料目的地，整体结构简单，只有电动叶轮锁气器为转动部件，因而运行极为稳定可靠。

3、投资省、运行成本低、操作方便、设备及管道磨损小、使用寿命长、节能明显：
GSB系列连续泵组成的低压连续输送系统，不仅在工程造价上体现其投资省、而且运行成本低。设备运行只需巡视，不需要人工值守；由于采用低压输送，设备及输灰管内流速较低，输送浓度恒定，输送压力平稳，无任何冲击荷载；设备本体简单，无阀门的频繁动作，设备故障率大大降低；低压连续输送系统的动力气源一般采用罗茨风机（也可视情况采用高压离心风机或空压机），罗茨风机也无需设立空气净化系统；由于无进、出料阀门及排气阀门，系统设备和管道磨损小、使用寿命长。由低压连续输送泵组成的低压连续气力输送系统，由于具有上述特点，因而同时具有造价低、运行指标优越的特点，不仅在工程上马时体现其投资省，更在于以后的运行使用过程中将不断体现出较低的运行维护费用。
